Accessoires pour poinçonneuses GEKA

Nous proposons à nos clients la technologie de pliage de la prochaine génération, synonyme de qualité supérieure. Notre gamme de produits SÉRIE E vise à promouvoir l’utilisation des presses plieuses servo électriques, respectueuses de l’utilisateur et de l’environnement, pour un monde durable. Pour atteindre cet objectif, nous nous appuyons sur la fiabilité, la durabilité et la précision dans la conception et la production.

Principales caractéristiques

• Machine plus compacte.
• Moins de nuisances sonores.
• Pas d’huile et pas de traitement des huiles.
• Alimentation 3 Ph + Terre.
• Économie d’énergie.
• Moins de maintenance.
• Rapidité et précision.
• Stabilité de la température.
• Accélération élevée et positionnement lent.
• Positionnement précis et meilleure répétabilité.

{up tab}

Modèles E 20, E 40 et E 60

Positionnement du tablier : Vis à billes

Caractéristiques		E 20-950	E 40-1250	E 60-2100
Puissance	t	20	40	60
Longueur de pliage	mm	950	1250	2100
Distance entre montant	mm	-	1100	-
Col de cygne	mm	300	300	300
Hauteur de travail	mm	900	900	900
Distance tablier inférieur / supérieur	mm	475	500	520
Course du coulisseau fixe / réglable	mm	275	310	310
Vitesse d'approche	mm/s	150	150	150
Vitesse de travail	mm/s	10 à 20	10 à 20	10 à 20
Vitesse de retour	mm/s	150	150	150
Servomoteurs	kW	4,3	2 x 4,3	2 x 7
Dimensions (L x l x h)	mm	1610 x 1350 x 2570	1960 x 1450 x 2610	2840 x 1450 x 2610
Poids	kg	2900	4000	5300

Modèles E 100, E 135, E 175 et E 220

Positionnement du tablier : Poulies et courroies

Caractéristiques		E 100		E 135			E 175			E 220
Puissance	t	100		135			175	175	175	220
Longueur de pliage	mm	2600	3100	3100	3700	4100	3100	3700	4100	3100	3700	4100
Col de cygne	mm	Non		Non	Non	Non	Non	Non	Non	Non	Non	Non
Hauteur de travail	mm	900		900			900			900
Distance tablier inférieur / supérieur	mm	505		505			505			505
Course du coulisseau fixe / réglable	mm	300		300			300			300
Vitesse d'approche	mm/s	100	95	85	80	75	80	75	70	80	75	70
Vitesse de travail	mm/s	10 à 20		10 à 20			10 à 20			10 à 20
Vitesse de retour	mm/s	100	95	85	80	75	80	75	70	80	75	70
Servomoteurs	kW	11,5		11,5			20			25,5
Longueur	mm	2600	3100	3100	3700	4100	3100	3700	4100	3100	3700	4100
Largeur	mm	1950		1950			2000			2000
Hauteur	mm	2500		2500			2600			2650
Poids	kg	6800	7150	8700	10500	11000	10200	11250	12500	13250	14400	16000

{/up tab}

{up tab}

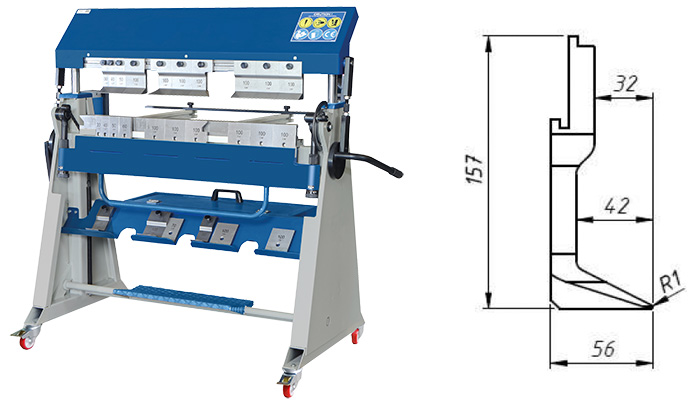

Plieuses manuelles à segments

Spécifications et accessoires standards

• Poutre de serrage verticale avec une hauteur d’ouverture de 200 mm.
• Système de serrage d’outil facile pour une configuration plus rapide.

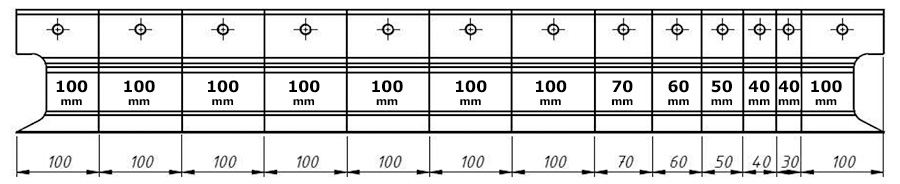

• Outils segmentés pour poutre de serrage, h 100 mm et largeur du pied 56 mm.
• Outils à poutre pliante segmentée, h 60 mm.
• Outils de poutre inférieure segmentée, h 2 mm.
• Butée arrière manuelle de 500 mm et armoire à outils.

Caractéristiques		FKC 1015	FKC 1212
Longueur utile	mm	1050	1250
Capacité (400 N/mm2)	mm	1,5	1,25

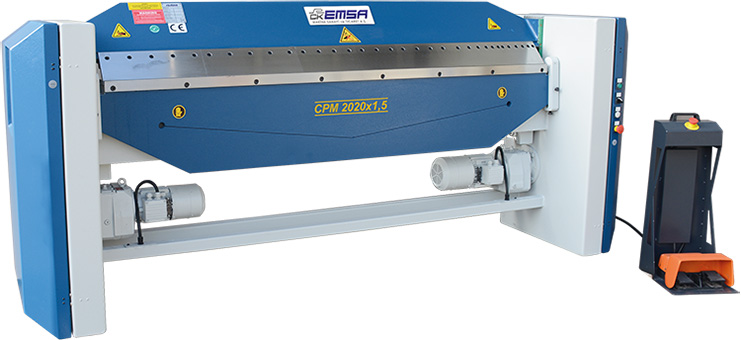

Plieuse motorisée

Pour le travail de tôles fines (bardage, zinguerie, ventilation, menuiserie, aluminium, …)

Principales caractéristiques

• Les mâchoires de lame inférieure et supérieure s’ouvrent jusqu’à 100 mm.
• Utilisation facile, idéale pour le travail de tôles fines (bardage, zinguerie, ventilation, menuiserie, aluminium).
• Manipulation aisée du matériel à la main avec la pédale d’assistance.
• Paliers auto-lubrifiés sans entretien.
• Segments 25, 30, 35, 40, 45, 50, 75, 100, 150, 200 x 2, 270, 400 x 2.

{up flexauto=2 | tablet=2 | mobile=1 | class=fg-gap | style=text-align:center | css-head=#id img[width:100%]}

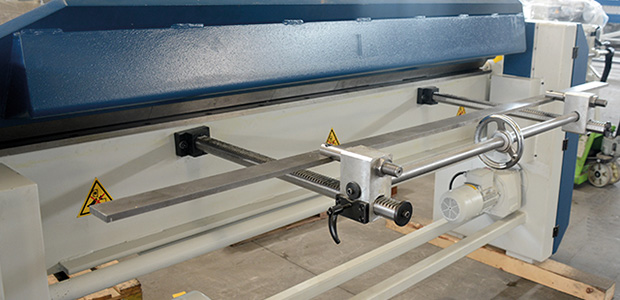

Butée arrière manuelle 750 mm

{====}

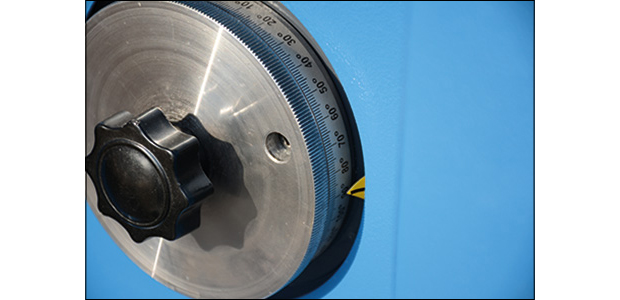

Réglage de l’angle

{/up flexauto}

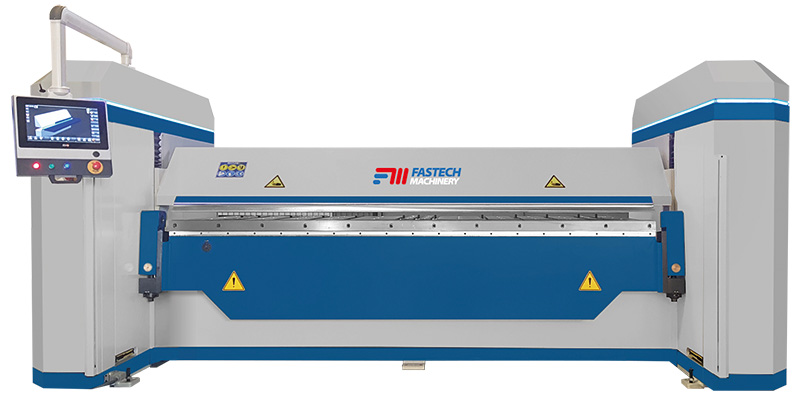

Plieuse à plat à CN

Plieuse électrique et hydraulique

• Capacités de 1550 à 4200 mm.
• Épaisseur jusqu’à 5 mm.

{/up tab}

Séries CK, CKC, CKL et CKP

{up flexauto=2 | tablet=2 | mobile=1 | class=fg-gap | style=text-align:center | css-head=#id img[width:90%]}

CK 1320 x 1,2

{====}

CKC 2020 x 1,2

{/up flexauto}

Modèles	Longueur utile	Capacité	Angle de pliage	Segment
CK 1320	1320 mm	1,2 mm	135°	Non
CK 2020	2020 mm	1,2 mm	135°	Non
CK 2520	2520 mm	1,2 mm	135°	Non
CK 3020	3020 mm	1,2 mm	135°	Non
CKC 2020	1060 mm	1,2 mm	135°	Oui
CKL 1060	1060 mm	2,5 mm	135°	Oui
CKL 1260	1260 mm	2 mm	135°	Oui
CKL 2060	2060 mm	2 mm	135°	Oui
CKP 1060	1060 mm	2,5 mm	135°	Oui
CKP 1260	1260 mm	2 mm	135°	Oui

Les caractéristiques de ces machines sont données pour de l’acier R=40 kg/mm².

Une large gamme composée de 4 séries A, B, C et D

Presses plieuses synchronisées à commande numérique, équilibrage électronique.

Principales caractéristiques

• Butée arrière sur vis à billes (UNIMEC série B, C et D), course 750 à 1000 mm.
• Construction mécano soudée très rigide.
• Table inférieure compatible avec l’option bombage de table manuelle ou motorisée gérée par la CN.
• Intermédiaires PROMECAM fractionnés réglables à blocage rapide.
• Un outillage complet de pliage, poinçons et matrices multi-vés.
• 2 bras avant coulissant sur guide linéaire.
• Barrières immatérielles à l’avant et à l’arrière (option faisceau laser AKAS ou LASER SAFE).
• Commande numérique ESA S-640 (série A), DELEM DA58 T, DA 66T, DA 69T mais aussi CYBELEC.
• Graphique 2D ou 3D, écrans tactiles.
• Arrêt automatique du groupe hydraulique avec temporisation (Start - Stop).
• Machine fournie avec certificat CE type.

Machines livrées franco, huile fournie, mise en service et formation comprise.

{up tab | active_tab=1 }

Série A

• La configuration standard commence avec 3 axes (Y1, Y2, X) et peut être configurée jusqu’à 4 axes (Y1, Y2, X, R).
• De 40 à 220 tonnes, longueur de 1250 à 4100 mm, 4 axes.
• Course : 210 mm.
• Profondeur de la gorge : 410 mm.

Série B

• La configuration standard commence avec 3 axes (Y1, Y2, X) et peut être configurée jusqu’à 8 axes maximum (Y1, Y2, X1, X2, R1, R2, Z1, Z2).
• De 40 à 320 tonnes, longueur de 1250 à 6100 mm, 8 axes.
• Course : 260 mm.
• Profondeur de la gorge : 410 mm.

Série C

• La configuration standard commence avec 4 axes (Y1, Y2, X, R) et peut être configurée jusqu’à un maximum de 8 axes et plus (Y1, Y2, X1, X2, R1, R2, Z1, Z2).
• De 100 à 500 tonnes, longueur de 2600 à 8100 mm, 8 axes.
• Course : 310 mm.
• Profondeur de la gorge : 410 mm.
• Système de couronnement anti-déformation manuel.

Série D

• La configuration standard commence avec 4 axes (Y1, Y2, X, R) et peut être configurée jusqu’à un maximum de 8 axes et plus (Y1, Y2, X1, X2, R1, R2, Z1, Z2).
• De 100 à 2000 tonnes, longueur de 2600 à 8100 mm, 8 axes.
• Course : 410 mm.
• Profondeur de la gorge : 510 mm.
• Système de couronnement anti-déflexion commandé par CNC.

Accessoires

{up flexauto=2 | tablet=2 | mobile=1 | class=fg-gap | css-head=#id img[width:90%]}

Laser tri faisceau AKAS II, manuel ou motorisé

Système de protection innovant pour la protection des doigts des opérateurs grâce à un réseau de faisceaux LASER situé sous la pointe du poinçon.
Les mains restent libres pour tenir la pièce à plier. Les pièces de très petites dimensions peuvent aussi être maintenues pendant tout le cycle de pliage. Accroissement de la productivité. Temps d’arrêt court en cas de changement d’outil grâce au réglage entièrement automatique du système (AKAS motorisé)

{====}

{/up flexauto}

{up flexauto=2 | tablet=2 | mobile=1 | class=fg-gap | css-head=#id img[width:90%]}

{====}

Bombage

Les systèmes de bombage, conçus avec une technologie de pointe WILA, garantissent précision et efficacité.

Le bombage manuel vous permet de compenser la déformation naturelle du tablier en fonction des besoins spécifiques de chaque matière et épaisseur.

Quant au bombage motorisé, il est contrôlé par la commande numérique, éliminant ainsi le risque d’erreur humaine.

{/up flexauto}

Accompagnateurs d’aide au pliage

Grâce à ces dispositifs d’accompagnement, optimisez la stabilité des tôles fines et facilitez le support des tôles lourdes. Vous pouvez les programmer pour gérer un ou deux accompagnateurs en fonction de vos besoins. La hauteur s’ajuste automatiquement pour s’adapter parfaitement aux matrices.

Chaque bras accompagnateur peut supporter jusqu’à 200 kg de charge.

{up flexauto=2 | tablet=2 | mobile=1 | class=fg-gap | css-head=#id img[width:80%]}

{====}

{/up flexauto}

Choisir ces axes

Le choix des axes vous offre la possibilité d’ajuster la butée arrière de votre presse plieuse en fonction de vos besoins spécifiques. En investissant dans ces fonctionnalités, vous bénéficierez d’une plus grande flexibilité, d’une production plus efficace et d’une meilleure rentabilité pour votre entreprise.

{up flexauto=4 | tablet=2 | mobile=1 | class=fg-gap | style=text-align:center | css-head=#id img[width:100%]}

Axe X5

{====}

Axes X + R

{====}

Axes Z1 et Z2

{====}

Axes Z1, Z2, R1 et R2

{/up flexauto}

{/up tab}

Options supplémentaires

{up flexauto=3 | tablet=3 | mobile=1 | class=fg-gap | style=text-align:center | css-head=#id img[width:100%]}

Contrôleur d’angle

{====}

Bridage hydraulique

{====}

Support pneumatique

{/up flexauto}

Presses plieuses spéciales

Presses plieuses tandem série C, 2 x 320 tonnes

Presse plieuse série D, 1000 tonnes, longueur 9100 mm
